マンションやビルなどで使われる貯水槽は、見えない場所で私たちの生活を支えている大切な設備です。普段は意識することが少ないものの、安全で清潔な水を安定して供給するためには、さまざまな仕組みが組み合わされています。
そこで本記事では、貯水槽に水が入る流れから、建物へ送る仕組み、水位や水質をコントロールする構造までをわかりやすく解説します。受水槽や高置水槽などの総称である貯水槽の仕組みを理解し、安心して水を使える環境づくりに役立てましょう。
貯水槽に水が入る仕組み
貯水槽は、建物全体に安定した水を供給するための、最初の受け皿となる設備です。そこでまず、どのように水が入り、どんな仕組みで貯められているのか、貯水槽に水が入る仕組みについて解説します。

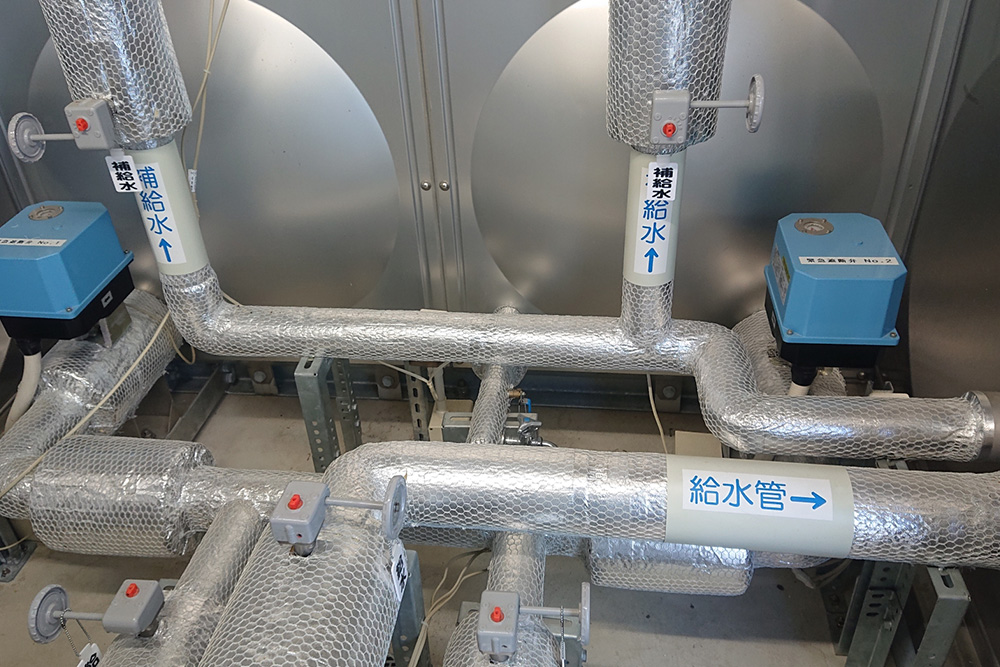

水道本管から受水槽へと水をためる流れ
水はまず、水道局が管理する本管から建物へと送られます。この水は、そのまま蛇口に届くのではなく、いったん敷地内に設けられた「受水槽」と呼ばれるタンクに貯められます。受水槽は、ビルやマンションなどのように使用量が多い建物でも安定して水を確保できるよう設計されています。
そのため、万が一水道の供給が一時的に止まってしまったとしても、一定時間は生活用水を維持することが可能な仕組みとなっています。
ポンプで高置水槽に汲み上げる仕組み
受水槽に貯めた水は、ポンプの力で屋上などに設置された「高置水槽」へと汲み上げられます。そこから重力を利用して、建物の各フロアへ水を送るのが一般的な流れです。この「ポンプでくみ上げ→高置水槽から落とす」方式により、高層階でも十分な水圧を確保できます。さらに、災害や停電などの非常時にも、タンク内の水を一時的に使えるという利点があります。
貯水槽から建物へ水を送る仕組み
貯水槽にためた水は、ポンプや重力の力を利用して建物全体へ送られます。給水方式にはいくつかのタイプがあり、建物の高さや用途によって最適な方式が異なります。ここでは代表的な仕組みについて解説します。
重力給水方式とポンプ給水方式の違い
貯水槽から建物へ水を送る仕組みには、主に2つの方式があり、それぞれの特徴を理解しておくことが大切です。１つが重力給水方式で、もうひとつがポンプ給水方式です。
重力給水方式とは、屋上のタンクから重力を利用して水を各階に供給する仕組みのことです。構造がシンプルで停電時にも一定量の水を確保できるため、マンションなどで多く採用されています。
これに対し、屋上にタンクを設けず、ポンプで直接各階に水を送るのがポンプ給水方式です。高層ビルやタンク設置が難しい建物に向いていますが、停電時に水が止まるリスクがあるため、非常用電源を備えておかなければなりません。
建物の高さや使用量に応じた給水方式の選択
どちらの給水方式を採用するかは、建物の階数・水使用量・設置スペースなどによって決まります。一般的には、中層の建物では重力給水方式が多く、高層ビルでは直結増圧ポンプ方式が主流です。最近では省エネ性やメンテナンス性を重視して、貯水槽を設けない「直結給水方式」を採用する建物も増えています。
水位をコントロールする仕組み
貯水槽の内部では、水が多すぎても少なすぎても問題が起こります。そこで重要になるのが、水量を自動で調整するための装置や仕組みです。ここでは、代表的な水位管理の方法を紹介します。

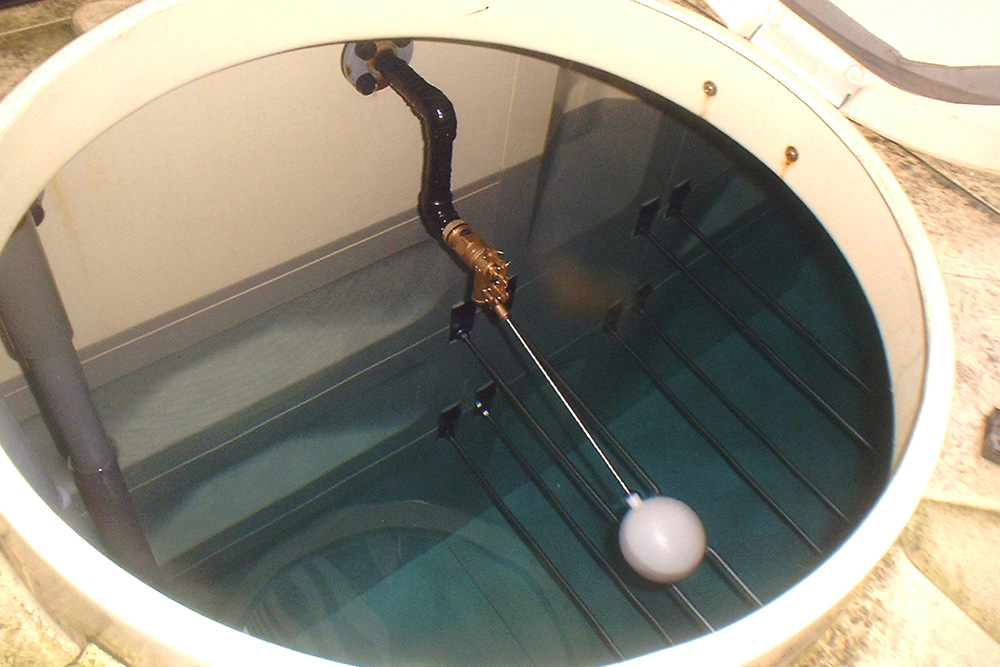

ボールタップや定水位弁で水量を自動調整
受水槽には、ボールタップと呼ばれる装置が取り付けられています。これは、トイレのタンクと同じ原理で、水位が上がると浮き球が弁を閉じ、水が止まる仕組みです。水位が下がると再び弁が開き、水が自動で補給されます。
また最近では、より精密な定水位弁や、センサー式の制御装置が使われるケースも増えています。こうした装置によって水量が一定に保たれ、オーバーフロー（あふれ）や空回りといったトラブルを防ぐことができます。
水位警報装置で異常を早期に察知
貯水槽には、水位が異常に上昇・低下した際に警報を発する装置が設置されています。例えば、給水弁が閉まらずに水があふれる場合や、ポンプの故障で水が送られなくなった場合には、アラームが作動するように作られています。この警報により、管理者はすぐに異常を把握して対応できるため、漏水や断水といった重大なトラブルが未然に防げます。
安全に水を保つための仕組み
貯水槽は、清潔な水をためておく設備だからこそ、内部を衛生的に保つことが欠かせません。外部からの異物混入や水質悪化を防ぐために、構造面でもさまざまな工夫がされています。
越流管・通気管・逆流防止装置で水質を守る
貯水槽の構造には、水質を維持するための安全装置が複数備わっています。まず越流管は、水が満水になった際に余分な水を排出して水槽内の圧力を調整する役割を担っています。
次に、通気管は、内部の空気を入れ替えることにより、密閉による圧力変化やカビの発生を防いでいます。さらに、逆流防止装置は、汚れた水が給水側に戻らないようにしています。これらが連動することで、貯水槽は常に清潔な状態が保たれています。
清掃・点検・水質検査という維持管理義務
貯水槽は、構造的な工夫だけでなく、日常的な管理も重要です。建築物衛生法では、貯水槽の有効容量が10立方メートルを超える場合、年1回以上の清掃と定期的な水質検査が義務付けられています。
さらに、ポンプや弁の作動点検、タンク内のサビ・ひび割れ確認も欠かせません。定期的に専門業者へ依頼することで、目に見えない汚れや菌の繁殖を防ぎ、安全な水の供給を維持できます。
貯水槽全体の水の流れを理解する
ここまで紹介してきた貯水槽の仕組みは、すべてが連動して動くことで初めて機能します。水の流れを全体でイメージすると、貯水槽の構造や管理のポイントがより明確に理解できます。
「水が貯まる→揚がる→配られる」の流れ
水はまず水道本管から受水槽に入り、ポンプで高置水槽へと汲み上げられます。そこから重力を利用して、建物内の各蛇口へと分配されます。これが、貯水槽を中心とした基本的な水の流れです。
このように、貯水槽は「水の中継基地」としての役割を果たしており、建物の上下階にかかわらず安定した水圧を保つために欠かせない存在です。こうした水の流れを理解しておけば、点検やトラブル時の原因特定もスムーズになります。
直結給水方式との違いと貯水槽方式のメリット
最近は、貯水槽を設けずに水道本管から直接各家庭に給水する「直結給水方式」も普及しています。この方式であれば、貯水槽の維持管理が不要であり、衛生面のリスクを抑えることも望めます。
ただし、貯水槽方式には、断水や停電などの非常時に一定量の水を確保できるという強みがあります。建物の用途や規模によってどちらが適しているかは異なりますが、安全と安定の両立を考えるなら、適切に管理された貯水槽方式も依然として有効だといえるでしょう。
まとめ
貯水槽は、普段目にすることのない場所で私たちの生活を支える大切な設備です。受水槽・高置水槽・ポンプ・制御装置などが連動することで、安全で安定した水の供給が保たれています。しかし、日常的な点検や清掃を怠ると水質の悪化や故障の原因になるため、定期的なメンテナンスが欠かせません。
